Ansicht

In diesem Abschnitt können Sie die Anzeige von Interface-Panels und Planogrammen auf dem Bildschirm steuern.

Werkzeuge und Befehle (Ansicht)

Die Werkzeugleiste enthält folgende Schaltflächen:

Sie sind auch verfügbar in Hauptmenü > Ansicht:

Anmerkung: Die meisten der oben genannten Schalter können auch über Kontrollkästchen gesteuert werden (s. Visualisierung > Ansichteinstellungen).

Projektartikelliste (umschalten)

Dieser schaltet um und zeigt die Liste der Produkte und Zubehörteile in Ihrem aktuellen Planogramm an. s. die Beschreibung dieses Fensters im speziellen Abschnitt: Projektartikelliste.

• Tastatur-Verknüpfung: L
• Unterstützte Werte:

• Standardwert:

Hinweis: Die Liste kann auch geschlossen werden, indem man auf das Kreuzsymbol oben rechts klickt.

Bereiche zurücksetzen

Dieser Befehl ändert die Größe und Positionierung aller Benutzeroberflächenfenster auf ihre Standardwerte.

Beschriftungen anzeigen

Dieser Button und der Menüpunkt schalten die Sichtbarkeit von Etiketten auf Produkten und Zubehör um. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

• Tastenkombination: V
• Unterstützte Werte:

• Standardwert: Nicht gedrückt (nicht angekreuzt)

Anmerkungen:

• Man kann den Stil und Inhalt von Labels festlegen (s. Visualisierung > Beschriftungen).
• Die Textbeschriftungen sind horizontal ausgerichtet, außer wenn sie besser vertikal passen, typischerweise bei dünnen und hohen Produkten.
• Die Textbeschriftungen erscheinen auf der Oberfläche der Objekte, die dem Sichtpunkt am nächsten ausgerichtet sind. Zum Beispiel:
• • Die Etiketten sind auf der Vorderseite der Artikel zu sehen, wenn man von vorne schaut.
  • Die Etiketten sind oben auf den Artikeln zu sehen, wenn man von oben betrachtet.



Beispiel für Beschriftungen anzeigen



Schriftgröße (Werkzeug)

Verwenden Sie dieses Werkzeug, um die Größe der Etiketten mit Ihrer Maus anzupassen.

Anleitung:

1. Zeigen Sie die Etiketten mit Beschriftungen anzeigen.
2. Aktivieren Schriftgröße (Werkzeug) aus dem Menü oder der Symbolleiste.
3. Platziere deinen Mauszeiger im Visualisierungsbereich.
4. Drücke und halte die linke Maustaste gedrückt.
5. Bewege deine Maus nach links, rechts, nach oben oder unten. Die Textgröße ändert sich.
6. Lass die Maustaste los.
7. Aktiviere ein weiteres Werkzeug, um diese Funktion zu beenden. Zum Beispiel Zoom

Um die Textgröße wieder auf ihren Standardwert zurückzusetzen:

1. Aktiviere das Werkzeug im Menü.
2. Platziere deinen Mauszeiger mit dem Visualisierungsbereich.
3. Klicken Sie auf die linke Maustaste.
4. Aktiviere ein weiteres Werkzeug, um diese Funktion zu beenden. Zum Beispiel Zoom

Ratschläge: Sie können den Wert der Schriftgröße auch mit folgendem Parameter präzise festlegen: Schrifthöhe (Beschriftungen). Dieser Abschnitt erklärt auch ausführlich, welche Labeltexte von diesem Tool betroffen sind.

Als Boxen anzeigen

Dieser Knopf und der Menüpunkt schalten einen speziellen Anzeigemodus aus, der alle Produkte und Zubehörteile in Ihrem Projekt als einfache Boxen zeigt. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

• Unterstützte Werte:

• Standardwert: Nicht gedrückt (nicht angekreuzt)



Beispiel 1 von Als Boxen anzeigen



Beispiel 2 von Als Boxen anzeigen



Kanten ansehen

Dieser Knopf und der Menüpunkt werden umgeschaltet das Zeichnen von Randlinien auf Objekten. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

Dies ist hilfreich, um jedes Produkt und jedes Möbelstück in Ihren Planogrammen zu unterscheiden.

• Tastenkombination: E
• Unterstützte Werte:

• Standardwerte:

Wenn angekreuzt, werden die Kanten für die folgenden Fälle und Objekte gezeichnet:

• Für alle Raum und Möbelkomponenten (einschließlich in Regale erstellen)
• Für Produkte, die die Form verwenden: box und kein Bild angewendet haben. s. Formen für 1 Bild (ohne Transparenz).
• Für Generische Produkte, s. Einfügen Sie eines generischen Produkts.
• Für alle Produkte, wenn Als Boxen anzeigen wird aktiviert.

Beispiel mit Kanten ansehen und Als Boxen anzeigen Angehakt

Beispiel mit Kanten ansehen Angehakt, aber Als Boxen anzeigen nicht angekreuzt

Überlappende Elemente hervorheben

Dieser Knopf und der Menüpunkt werden umgeschaltet Hervorhebung der Produkte, die sich physisch mit anderen Gegenständen oder Möbelteilen überlappen. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

Es ist besonders hilfreich, Überschneidungen in Ihrem Projekt zu erkennen, wenn Kollisionen (Einstellung) ist behindert. Denn in diesem Fall können Gegenstände leicht fälschlicherweise teilweise über andere Gegenstände platziert werden.

• Unterstützte Werte:

• Standardwert: Nicht gedrückt (nicht angekreuzt)



Beispiel für Überlappende Elemente hervorheben

Raum ansehen

Dieser Knopf und der Menüpunkt werden umgeschaltet Die Sichtbarkeit von Raum. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

Das Verstecken ist zum Beispiel nützlich, wenn es die Sicht beim Arbeiten mit Regalen oder Produkten blockiert. Unterstützte Werte:

• Standardwert: Gedrückt (angekreuzt)

Anmerkung: Raum ansehen wird automatisch aktiviert, wenn du ein Projekt oder ein Vorlagenprojekt mit den folgenden Raumelementen einfügst.

Frontblenden ansehen

Dieser Knopf und der Menüpunkt werden umgeschaltet Die Sichtbarkeit von Möbelteilen des Typs: Vordere Blende. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

Das Verstecken von Frontpaneelen ermöglicht es, Produkte hinter den Paneelen auszuwählen und zu bearbeiten, zum Beispiel falls Sie Glastüren an einer Kühlbox haben. Du kannst dann die Frontpaneele anzeigen, sobald alle Gegenstände dahinter positioniert sind.

• Unterstützte Werte:

• Standardwert: Gedrückt (angekreuzt)



Hinweis: s. Vordere Blende Für Details zu solchen Möbelkomponenten.

Aufhängehaken ansehen

Dieser Knopf und der Menüpunkt werden umgeschaltet und zeigt die tatsächlichen Haken der pegged Produkte. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

Das Zeigen der Haken kann helfen, sich genau vorzustellen, wo sich der Peg befindet, einschließlich möglicher Verschiebung.

• Tastenkürzel: K
• Unterstützte Werte:

• Standardwert: Gedrückt (angekreuzt)

Beispiel für Aufhängehaken ansehen



Hinweis: Zur Definition der Stiftlänge siehe Folgendes:

• Hakenlänge (Rückwand (Regale erstellen))
• Hakenlänge (Ausgewählte Rückseiten)

Abmessungen ansehen

Dieser Knopf und der Menüpunkt werden umgeschaltet Die Darstellung von Dimensionslinien und Werten für die Objekte in Ihrem Planogramm. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

• Tastenkürzel: D
• Unterstützte Werte:

• Standardwert: Nicht gedrückt (nicht angekreuzt)

Je nach Kontext werden verschiedene Dimensionen auf dem Bildschirm angezeigt:

Standardmäßig werden die Gesamtbreite, Tiefe und Höhe für jedes einzelne Möbelstück und jede Gruppe benachbarter Möbelstücke angezeigt:



Zusätzlich gilt für jede Möbelstück mit mindestens einem ausgewählten Möbelstück Regal, Vertikale Schelfmaße werden gezeigt. Und für jedes Möbelstück mindestens eines Trennwand ausgewählt, seitliche Abstände zwischen beiden Trennwand werden wie unten dargestellt:



Zusätzlich werden auch die Gesamtbreite, Tiefe und Höhe jedes ausgewählten Raumelements angezeigt, wie unten dargestellt:



Die Maße eines beliebigen Möbelstücks, Möbelteils oder Produktblocks werden ebenfalls angezeigt, wenn man im entsprechenden Bearbeitungsmodus auf einen der runden Griffe klickt, wie unten gezeigt:



Hinweis: Eine Dimension wird nur angezeigt, wenn der Betrachtungswinkel und der verfügbare Raum es zulassen. Wenn du eine gewünschte Dimension nicht sehen kannst, benutze Zoom, Rotieren, Verschieben Werkzeuge, um die Ansicht entsprechend anzupassen.

Laufrichtung ansehen

Dieser Knopf und der Menüpunkt werden umgeschaltet Die Darstellung von Pfeilen, die die Verkehrsrichtung am Fuß jedes Möbelstücks in Ihrem Projekt anzeigen. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

Dieser Befehl wirkt sich nicht auf Möbelstücke aus, für die Laufrichtung nicht definiert wurde. s. Laufrichtung Für Details, wie du die Flussrichtung für deine Möbelstücke einstellst.

• Unterstützte Werte:

• Standardwert: Nicht gedrückt (nicht angekreuzt)



Raster ansehen

Dieser Knopf und der Menüpunkt werden umgeschaltet Die Darstellung von Ein Gitterhelfer auf der Bodenebene. (auch als Kontrollkästchen verfügbar in Ansichteinstellungen.)

• Tastenkombination: G
• Unterstützte Werte:

• Standardwert: Nicht gedrückt (nicht angekreuzt)



Stereo Vision

Dieser Menüpunkt schaltet um und durch und zeigt dein Planogramm im stereoskopischen Anaglyphenmodus an. Du brauchst eine rote/cyanfarbene Brille, um die 3D-Tiefe des Blicks wahrzunehmen.

• Unterstützte Werte:

• Standardwert: Nicht angekreuzt

Hinweis: Dieser Befehl ist nur im Menü verfügbar, nicht als Symbolleisten-Button.



Stärke des Stereoeffekts

Mit diesem Menü-Tool kannst du die Menge des Stereoeffekts anpassen, wenn Stereo Vision ist angekreuzt. Das tut es, indem die Abstände zwischen den linken und rechten Bildern verändert werden. Das hilft, den physischen Augenabstand auszugleichen.

Anleitung:

1. Klicken Sie auf diesen Befehl: Stereo Vision.
2. Setz deine rote/cyanfarbene Brille auf.
3. Aktivieren Sie dieses Werkzeug: Hauptmenü > Ansicht > Stärke des Stereoeffekts.
4. Während du die linke Maustaste im Visualisierungsbereich gedrückt hältst, bewegst du die Maus nach oben oder unten, um den Effekt zu erhöhen oder zu verringern.

Hinweis: Dieser Befehl ist nur im Menü verfügbar, nicht in der Werkzeugleiste.

Tipps:

• Wir empfehlen, einen minimalen Effekt zu verwenden, um Geisterbilder und Kopfschmerzen zu vermeiden.
• Während das Tool aktiv ist, können Sie auf den Visualisierungsbereich klicken, um den Standardwert zurückzusetzen.

Lichtintensität (Werkzeug)

Mit diesem Tool kannst du die Lichtmenge in deinem Planogramm anpassen.

Anleitung:

1. Aktivieren Dieses Tool von: Hauptmenü > Ansicht.
2. Während Sie die linke Maustaste im Visualisierungsbereich gedrückt halten, bewegen Sie die Maus nach oben oder unten, um die Beleuchtung zu erhöhen oder zu verringern.

Hinweis: Während das Tool aktiv ist, können Sie auf den Visualisierungsbereich klicken, um den Standardwert zurückzusetzen.

Ratschläge: Du kannst den genauen Wert auch mit festlegen Intensität (Beleuchtung Parameter).

Beleuchtungsrichtung (Werkzeug)

Mit diesem Tool kannst du die Ausrichtung des Lichts in deinem Planogramm anpassen.

Anleitung:

1. Aktivieren Dieses Tool von: Hauptmenü > Ansicht.
2. Während du die linke Maustaste im Visualisierungsbereich gedrückt hältst, bewegst du deine Maus in eine beliebige Richtung, um die Lichtrichtung zu ändern.

Hinweis: Während das Tool aktiv ist, können Sie auf den Visualisierungsbereich klicken, um den Standardwert zurückzusetzen.

Vollbild

Dieser Knopf und der Menüpunkt schalten den Vollbildmodus um.

• Tastenkürzel: F11: Schalter Vollbild

In diesem Modus wird die Planogramm-Visualisierung maximiert, um den gesamten Bildschirm auszufüllen.

Du kannst weiterhin Befehle für Bearbeiten verwenden, Ansicht und Kamera aus den Werkzeugleisten und aus dem Haupt-Kontextmenü.

Maus- und Tastatur-Verknüpfungen kann weiterhin verwendet werden, um unterstützte Aktionen auszuführen.

Ansichteinstellungen

Dieser Bereich enthält Parameter, um zu konfigurieren, welche Objekte sichtbar sind und wie sie im Visualisierungsbereich dargestellt werden.



Voreinstellungen (Ansichteinstellungen)

Deine aktuellen Einstellungen für Ansichteinstellungen kann als Presets gespeichert und abgerufen werden.

Voreinstellung (Ansichteinstellungen)

Eine Dropdown-Liste, in der du ein gespeichertes Preset auswählen kannst. Wenn ein gespeichertes Preset derzeit verwendet wird, wird dessen Name angezeigt.

Die Liste der Presets speichert Parameter pro Benutzer. Die hier gespeicherten Presets stehen Ihnen bei jedem Planogramm-Projekt zur Verfügung.

Erstellen Sie ein Preset (Ansichteinstellungen)

1. Unter Ansichteinstellungen, passen Sie die Ansichtsparameter nach Belieben an.
2. Rechtsklicke irgendwo im Ansichtsparameter-Panel.
3. Im Kontextmenü wählen Sie Voreinstellungen > Sp. unter.
4. Gib den Namen des Presets zum Speichern im Textfeld ein.
5. Klicken Speichern.
6. Das gespeicherte Preset ist jetzt in der Dropdown-Liste verfügbar.

Wenden Sie ein Preset an (Ansichteinstellungen)

1. Wählen Sie ein Preset in der Dropdown-Liste aus, um es zu laden.
2. Die Ansichtsparameter passen sich an die geladene Voreinstellung an.

Lösche ein Preset (Ansichteinstellungen)

1. Wählen Sie ein Preset in der Dropdown-Liste aus, um es zu laden.
2. Rechtsklicke irgendwo im Ansichtsparameter-Panel.
3. Im Kontextmenü wählen Sie Voreinstellungen > Löschen.

Beschriftungen

Etiketten mit anpassbarem Text können als Überlagerungen auf Produkten, Zubehör und Möbeln angezeigt werden.

Die Beschriftungen helfen dabei, diese Elemente beim Bearbeiten und Veröffentlichen von Planogramme zu identifizieren.

Beschriftungen anzeigen

Dieses Kontrollkästchen schaltet die Sichtbarkeit der Beschriftung genau wie die entsprechende Schaltfläche und den Menüpunkt um. s. Beschriftungen anzeigen.

Hintergrundfarbe (Beschriftungen)

Die Hintergrundfarbe der Etiketten.

Anmerkung: Nur bearbeitbar, wenn Beschriftungen anzeigen ist angekreuzt.

Hinweis: Diese Farbe gilt nicht für Produkte und Zubehör, wenn Als Boxen anzeigen ist angekreuzt.

Die Farbe kann wie folgt angegeben werden:

Farbtextfeld:

• Unterstützte Werte: HTML-Farbcodes (mit oder ohne das #-Präfix, nicht großschreibungssensitiv). Eine vollständige Referenz dieser HTML-Farbcodes finden Sie zum Beispiel unter:

• Standardwert: #FFFFFF (weiß)
• Beispiel: 000000 (schwarz)

Farbprobe:

1. Klicken Sie auf die Farbprobe neben Farbe um die Farbpalette anzuzeigen.
2. Wählen Sie die gewünschte Farbe aus.
3. Klick OK.

Textfarbe (Beschriftungen)

Die Textfarbe der Etiketten.

Anmerkung: Nur bearbeitbar, wenn Beschriftungen anzeigen ist angekreuzt.

Hinweis: Diese Farbe gilt nicht für Produkte und Zubehör, wenn Als Boxen anzeigen ist angekreuzt.

Die Farbe kann wie folgt angegeben werden:

Farbtextfeld:

• Unterstützte Werte: HTML-Farbcodes (mit oder ohne das #-Präfix, nicht großschreibungssensitiv). Eine vollständige Referenz dieser HTML-Farbcodes finden Sie zum Beispiel unter:

• Standardwert: #000000 (schwarz)
• Beispiel: FFFFFF (weiß)

Farbprobe:

1. Klicken Sie auf die Farbprobe neben Farbe um die Farbpalette anzuzeigen.
2. Wählen Sie die gewünschte Farbe aus.
3. Klick OK.

Schriftart (Beschriftungen)

Die Schriftart der Etiketten.

Sie kontrolliert außerdem die Schriftart von Texten, die auf generischen Produkten und Produkten ohne Bilder angezeigt werden, die folgende Form verwenden: box.

• Unterstützte Werte: Schriftarten, die auf Ihrem Computer installiert sind
• Standardwert: Arial
• Beispiel: Tahoma

Schrifthöhe (Beschriftungen)

Legt die Schriftgröße für Label-Texte fest.

Es steuert außerdem die Höhe von Texten, die auf generischen Produkten und Produkten ohne Bilder angezeigt werden, die die Form namens verwenden box.

• Unterstützte Werte: positiver Zahlenwert [0-9 und Dezimalpunkt]
• Standardwert: 2 cm, 20 mm, 0,79 Zoll, 0,02 m (laut Maßeinheit)
• Beispiel: 1.4

Ratschläge: Du kannst diesen Wert auch interaktiv anpassen. s. Schriftgröße (Werkzeug).

Position (Beschriftungen)

Die Position der Etiketten in Bezug auf jedes Produkt oder Zubehör.

Anmerkung: Nur bearbeitbar, wenn Beschriftungen anzeigen ist angekreuzt.

• Unterstützte Werte:



Ratschläge: Von vorne betrachtet, Auf Regalen / Haken ähnelt der Art, wie Etiketten physisch in Geschäften angebracht werden.

Beispiele:

Position (Beschriftungen): Auf Regalen / Haken



Position (Beschriftungen): Oben



Position (Beschriftungen): Zentriert



Position (Beschriftungen): Unterhalb

Beschriftungen gruppieren

Dieses Kontrollkästchen schaltet das Kombinieren von Etiketten auf Produkten innerhalb derselben Blöcke um.

Anmerkung: Nur bearbeitbar, wenn Beschriftungen anzeigen ist angekreuzt.

• Unterstützte Werte:

• Standardwert: Nicht angekreuzt

Beispiele:



Beschriftungen gruppieren: angekreuzt (mit Als Boxen anzeigen)

Beschriftungen gruppieren: angekreuzt (ohne Als Boxen anzeigen)

Inhalt (Beschriftungen)

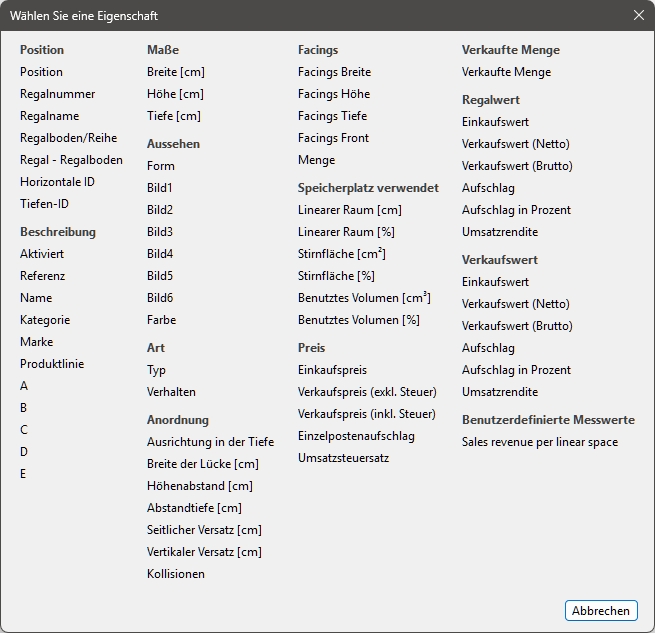

Hier können Sie die Informationen auswählen und organisieren, um sie auf den Etiketten anzuzeigen.

Anmerkung: Nur bearbeitbar, wenn Beschriftungen anzeigen ist angekreuzt.

Sie können auf jedem Etikett eine oder mehrere Zeilen mit Informationen anzeigen. Jede Linie wird durch eine weiße Kachel dargestellt, wie in diesem Beispiel:





Fügen Sie den Labels einen Inhalt hinzu

1. Klicken Sie auf den Button mit einem + Zeichen.
2. Ein Dialogfenster öffnet sich, das die Liste der verfügbaren Inhalte anzeigt. s. Säulen (Projektartikelliste) für Details, da dort dieselben Optionen beschrieben sind.

4. Wählen Sie einen Inhalt aus, der auf den Etiketten angezeigt wird (zum Beispiel Position).
5. Das Dialogfenster schließt sich.
6. Der neu erstellte Label-Inhalt wird durch eine neue Kachel wie diese dargestellt:

7. Die tatsächlichen Werte werden auf den Etiketten von Produkten und Zubehör in Ihrem Planogramm angezeigt.

Ändern Sie den Inhalt der Etiketten

1. Klicken Sie auf den Namen der Kachel.
2. Ein Dialogfenster öffnet sich, das die aktuell ausgewählten Informationen anzeigt.
3. Wählen Sie eine andere Information aus.
4. Das Dialogfenster schließt sich.
5. Der aktualisierte Inhalt des Labels wird auf der entsprechenden Kachel dargestellt.
6. Die aktualisierten Werte werden auf den Etiketten von Produkten und Zubehör in Ihrem Planogramm angezeigt.

Inhalt der Etiketten neu bestellen

1. Wenn du mehrere Kacheln hast, nimm die beiden Linien auf der Kachel und ziehe sie hoch oder runter.
2. Die Kachel wird neu positioniert und die Reihenfolge geändert.
3. Die Etiketten sind zu Produkten und Zubehör aktualisiert.

Löschen Sie einen Inhalt der Labels

1. Klicke auf das X auf der Kachel.
2. Die Kachel wird gelöscht.
3. Die Etiketten sind zu Produkten und Zubehör aktualisiert.



Beispiele:

Inhalt (Beschriftungen): Position



Inhalt (Beschriftungen): Umsatz pro linearen Raum. s. Benutzerdefinierte Messwerte (Projekt-Analyse).

Regalbeschriftungen anzeigen

Dieses Kontrollkästchen schaltet die Anzeige der Labels auf Regal wenn Beschriftungen anzeigen ist angekreuzt.

• Unterstützte Werte:

• Standardwert: Nicht angekreuzt

Hinweis: Die Textbeschriftungen erscheinen auf der Oberfläche der Möbelstücke, die am nächsten zum Blickwinkel ausgerichtet sind. Zum Beispiel:

Beispiel:



Regalbeschriftungen anzeigen: angekreuzt

Objektanzeigestil

Diese Kontrollkästchen steuern den visuellen Aspekt der Objekte im Visualisierungsbereich, genau wie die entsprechenden Buttons und Menüpunkte. Konsultieren:

• Als Boxen anzeigen
• Kanten ansehen
• Überlappende Elemente hervorheben

Objektsichtbarkeit

Diese Kontrollkästchen steuern die Sichtbarkeit verschiedener Objekte im Visualisierungsbereich, genauso wie die entsprechenden Tasten und Menüpunkte. Konsultieren:

• Raum ansehen
• Frontblenden ansehen
• Aufhängehaken ansehen

Abmessungen

Maße können in Ihren Planogrammen angezeigt werden, um Ihnen beim Platzieren von Produkten, dem Bau oder der Verkleinerung von Regalen und Raumelementen zu helfen.

Abmessungen ansehen

Dieses Kontrollkästchen schaltet die Sichtbarkeit der Dimensionen ein, genau wie der entsprechende Button und der Menüpunkt. s. Abmessungen ansehen.



Farbe (Abmessungen)

Setzt die Farbe der Dimensionslinien und des Textes, wenn Abmessungen ansehen ist angekreuzt.

Die Farbe kann wie folgt angegeben werden:

Farbtextfeld:

• Unterstützte Werte: HTML-Farbcodes (mit oder ohne das #-Präfix, nicht großschreibungssensitiv). Eine vollständige Referenz dieser HTML-Farbcodes finden Sie zum Beispiel unter:

• Standardwert: #000000 (schwarz)
• Beispiel: #FFFFFF (weiß)

Farbprobe:

1. Klicken Sie auf die Farbprobe neben Farbe um die Farbpalette anzuzeigen.
2. Wählen Sie die gewünschte Farbe aus.
3. Klick OK.

Schriftart (Abmessungen)

Setzt die Schriftgröße für Dimensionswert-Texte, wenn Abmessungen ansehen ist angekreuzt. Das Pfeilgröße der Dimensionslinien wird auch entsprechend angepasst.

• Unterstützte Werte: positiver Zahlenwert [0-9 und Dezimalpunkt]
• Standardwert: 0,3 cm, 3 mm, 0,12 Zoll (laut Maßeinheit)
• Beispiel: 0,4

Tipp: Der Standardwert entspricht den Standardmaßzeilen und Textgrößen, daher sollten Sie diesen Wert beim Ausführen von Bildern, die in sehr großem Format gedruckt werden, nur ändern müssen.

Warnung: Im Visualisierungsbereich von Veröffentlichen, entspricht die Textgröße der Bildschirmdimension nicht tatsächlich dem gesetzten Wert, sondern einer skalierten Vorschau basierend auf dem Wert des folgenden Parameters: Auflösung (Einzelbilder).

Schrifthöhe (Abmessungen)

Setzt die Schriftgröße für Dimensionstexte, wenn Abmessungen ansehen ist angekreuzt. Das Pfeilgröße der Dimensionslinien wird auch entsprechend angepasst.

• Unterstützte Werte: positiver Zahlenwert [0-9 und Dezimalpunkt]
• Standardwert: 0,3 cm, 3 mm, 0,12 Zoll (laut Maßeinheit)
• Beispiel: 0,4

Tipp: Der Standardwert entspricht den Standardmaßzeilen und Textgrößen, daher sollten Sie diesen Wert beim Ausführen von Bildern, die in sehr großem Format gedruckt werden, nur ändern müssen.

Warnung: Wenn du in der Aufgabe namens bist: Veröffentlichen, entspricht die Dimensionstextgröße im Visualisierungsbereich nicht tatsächlich dem gesetzten Wert, sondern einer skalierten Vorschau, die auf dem Wert des folgenden Parameters basiert: Auflösung (Einzelbilder).

Laufrichtung

Laufrichtung ansehen

Dieses Kontrollkästchen schaltet um und zeigt Pfeile an, die die Verkehrsrichtung anzeigen, genau wie die entsprechende Schaltfläche und das Menüelement. s. Laufrichtung ansehen.

Raster

Ein Raster kann angezeigt und verwendet werden, um Möbelstücke und Raumelemente zu positionieren, indem man sie an den Gitterlinien und Schnittpunkten befestigt.

Raster ansehen

Dieses Kontrollkästchen schaltet ein Raster an, genau wie die entsprechende Schaltfläche und den Menüpunkt. s. Raster ansehen.

Rasterabstand

Legt den Abstand zwischen dünnen Linien im Gitter fest. Ändere den Wert nach Bedarf.

• Unterstützte Werte: positiver Zahlenwert [0-9 und Dezimalpunkt]
• Standardwert: 10 cm, 100 mm, 13 cm (laut Maßeinheit)
• Beispiel: 20

Beleuchtung

Hier können Sie die Beleuchtung Ihrer Planogramme steuern.

Intensität (Beleuchtung Parameter)

Bestimmt die Lichtmenge.

• Unterstützte Werte: positiver prozentualer Wert [20 % bis 150 %]
• Standardwert: 88 %
• Beispiel: 110 %

Ratschläge: Du kannst diesen Wert auch interaktiv anpassen. s. Lichtintensität (Werkzeug).

Ausrichtung (Beleuchtung Parameter)

Der Lichtwinkel in Grad um die vertikale Achse.

• Unterstützte Werte: positiver/negativer numerischer Wert zwischen -180 und 180 [+-0-9 und Dezimalpunkt]
• Standardwerte: 0 (das Licht zeigt nach vorne im Planogramm)
• Beispiel: -90 (das Licht zeigt auf die linke Seite des Planogramms)

Ratschläge: Die Orientierung kann auch mit der Maus definiert werden. s. Beleuchtungsrichtung (Werkzeug).

Neigung (Beleuchtung Parameter)

Der Lichtwinkel in Grad um die horizontale Achse.

• Unterstützte Werte: positiver/negativer numerischer Wert zwischen -90 und 90 [+-0-9 und Dezimalpunkt]
• Standardwert: 0 (das Licht zielt vom Horizont aus)
• Beispiel: 90 (das Licht zielt von oben)

Ratschläge: Die Neigung kann auch mit der Maus definiert werden. s. Beleuchtungsrichtung (Werkzeug).
