Visualizza

Questa sezione ti permette di controllare la visualizzazione dei pannelli dell'interfaccia e dei planogrammi sullo schermo.

Strumenti e comandi (Visualizza)

La barra degli strumenti include i seguenti pulsanti:

Sono disponibili anche in Menu principale > Visualizza:

Nota: la maggior parte dei commutatori sopra può essere controllata anche tramite caselle di spunta (cfr. Visualizzazione > Impostazioni di visualizza).

Elenco degli articoli del progetto (toggle)

Questo permette di visualizzare l'elenco di prodotti e accessori nel tuo planogramma attuale. cfr. la descrizione di questo pannello nella sezione dedicata: Elenco degli articoli del progetto.

• Scorciatoia da tastiera: L
• Valori supportati:

• Valore predefinito:

Nota: La lista può anche essere chiusa cliccando sull'icona della croce nell'angolo in alto a destra.

Reimposta i riquadri

Questo comando ridimensiona e riposiziona tutti i pannelli dell'interfaccia utente ai valori predefiniti.

Mostra etichette

Questo pulsante e voce del menu attiva la visibilità delle etichette su prodotti e accessori. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

• Scorciatoia da tastiera: V
• Valori supportati:

• Valore predefinito: Non premuto (non spuntato con segno)

Note:

• Puoi impostare lo stile e il contenuto delle etichette (cfr. Visualizzazione > Etichette).
• Le etichette del testo sono orientate orizzontalmente, tranne se si adattano meglio verticalmente, tipicamente su prodotti sottili e alti.
• Le etichette del testo appaiono sulla superficie degli oggetti più vicini al punto di osservazione. Per esempio:
• • Le etichette sono mostrate sulla parte anteriore degli articoli guardando dal davanti.
  • Le etichette sono mostrate sulla parte superiore degli oggetti guardando dall'alto.



Esempio di Mostra etichette



Dimensione del font (strumento)

Usa questo strumento per regolare la dimensione delle etichette con il mouse.

Istruzioni:

1. Visualizza le etichette con Mostra etichette.
2. Attiva Dimensione del font (strumento) dal menu o dal pulsante della barra degli strumenti.
3. Metti il cursore del mouse nell'area di visualizzazione.
4. Premi e tieni premuto il tasto sinistro del mouse.
5. Muovi il mouse a sinistra, a destra, su o giù. La dimensione del testo cambia.
6. Rilascia il tasto del mouse.
7. Attiva un altro strumento per uscire da questa funzione. Ad esempio, Zoom

Per riportare la dimensione del testo al valore predefinito:

1. Attiva lo strumento dal menu.
2. Posiziona il cursore del mouse sull'area di visualizzazione.
3. Clicca sul tasto sinistro del mouse.
4. Attiva un altro strumento per uscire da questa funzione. Ad esempio, Zoom

Consigli: Puoi anche impostare il valore della dimensione del font con precisione con il seguente parametro: Altezza di carattere (Etichette). Quella sezione spiega anche in dettaglio quali testi di etichetta sono influenzati da questo strumento.

Mostra come scatole

Questo pulsante ed elemento del menu attiva una modalità di visualizzazione speciale che mostra tutti i prodotti e gli accessori del tuo progetto come semplici scatole. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

• Valori supportati:

• Valore predefinito: Non premuto (non spuntato con segno)



Esempio 1 di Mostra come scatole



Esempio 2 di Mostra come scatole



Mostra i bordi

Questo pulsante e l'elemento del menu si commutano il disegno delle linee di bordo sugli oggetti. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

Questo è utile per aiutare a distinguere ogni prodotto e componente di mobilio nei tuoi planogrammi.

• Scorciatoia da tastiera: E
• Valori supportati:

• Valori predefiniti:

Se spuntati, i bordi vengono disegnati per i seguenti casi e oggetti:

• Per tutti Stanza e componenti di mobili (inclusi in Crea scaffali)
• Per i prodotti che utilizzano la forma: box e non viene applicata alcuna immagine. cfr. Forme per 1 immagine (senza trasparenza).
• Per Prodotti generici, cfr. Inseri prodotto generico.
• Per tutti i prodotti, se Mostra come scatole viene attivata.

Esempio con Mostra i bordi e Mostra come scatole Selezionato

Esempio con Mostra i bordi Spuntato con segno, ma Mostra come scatole Non spuntato

Colora gli sovrapposizioni

Questo pulsante e l'elemento del menu si commutano evidenziando i prodotti che si sovrappongono fisicamente ad altri oggetti o componenti di mobili. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

È particolarmente utile identificare le sovrapposizioni nel tuo progetto se Collisioni (Impostazioni) è disabilitato. Perché in questo caso gli oggetti possono facilmente essere posizionati per errore parzialmente sopra altri oggetti.

• Valori supportati:

• Valore predefinito: Non premuto (non spuntato con segno)



Esempio di Colora gli sovrapposizioni

Mostra la stanza

Questo pulsante e l'elemento del menu si commutano la visibilità di Stanza. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

Nasconderlo è utile, ad esempio, quando blocca la visuale mentre si lavora con scaffali o prodotti. Valori supportati:

• Valore predefinito: Premuto (spuntato con segno)

Nota: Mostra la stanza viene automaticamente attivata quando inserisci un progetto o un progetto modello contenente i seguenti elementi della stanza.

Mostra i pannelli frontali

Questo pulsante e l'elemento del menu si commutano La visibilità dei componenti di mobilio di tipo: Pannello frontale. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

Nascondere i pannelli frontali permette di selezionare e modificare i prodotti dietro i pannelli, ad esempio nel caso in cui si abbiano porte in vetro su un frigorifero. Potrai poi mostrare i pannelli frontali una volta che tutti gli oggetti dietro sono posizionati.

• Valori supportati:

• Valore predefinito: Premuto (spuntato con segno)



Nota: cfr. Pannello frontale Per dettagli su tali componenti di mobilio.

Mostra i ganci

Questo pulsante e l'elemento del menu si commutano mostrando i veri ganci dei prodotti con i collari. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

Mostrare gli uncini può aiutare a visualizzare esattamente dove si trova il piolo, incluso qualsiasi offset.

• Scorciatoia da tastiera: K
• Valori supportati:

• Valore predefinito: Premuto (spuntato con segno)

Esempio di Mostra i ganci



Nota: Per definire la lunghezza del perno, si veda:

• Lunghezza del gancio (Pannello posteriore (Crea scaffali))
• Lunghezza del gancio (Pannelli posteriori selezionati)

Mostra dimensioni

Questo pulsante e l'elemento del menu si commutano la visualizzazione delle linee di dimensione e dei valori per gli oggetti nel tuo planogramma. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

• Scorciatoia da tastiera: D
• Valori supportati:

• Valore predefinito: Non premuto (non spuntato con segno)

A seconda del contesto, sullo schermo vengono mostrate varie dimensioni:

Di default, la larghezza, profondità e altezza complessive sono mostrate per ogni mobile isolato e per ogni gruppo di mobili adiacenti:



Inoltre, per ciascuno Un mobile con almeno uno selezionato Scaffale, Misure verticali a mensola sono mostrati. E per ogni mobile con almeno uno Pannello divisorio selezionato, Distanze laterali tra ciascuno Pannello divisorio sono mostrati, come mostrato di seguito:



Inoltre, sono mostrate anche la larghezza, profondità e altezza complessive di ogni elemento della stanza selezionato, come mostrato di seguito:



Le dimensioni di qualsiasi pezzo di arredamento, componente di mobilio o blocco di prodotti sono anch'esse visualizzate cliccando su una delle maniglie rotonde nella corrispondente modalità di modifica, come mostrato di seguito:



Nota: una dimensione viene visualizzata solo se l'angolo di visione e lo spazio disponibile lo permettono. Se non riesci a vedere una dimensione desiderata, usa Zoom, Orbita, Pan strumenti per regolare la visuale di conseguenza.

Mostra direzione del traffico

Questo pulsante e l'elemento del menu si commutano La visualizzazione di frecce che indicano la direzione del traffico alla base di ogni mobile del tuo progetto. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

Questo comando non ha effetto sui mobili per i quali Direzione del traffico non è stato definito. cfr. Direzione del traffico Per dettagli su come impostare la direzione del flusso per i tuoi mobili.

• Valori supportati:

• Valore predefinito: Non premuto (non spuntato con segno)



Mostra griglia

Questo pulsante e l'elemento del menu si commutano La visualizzazione di Un aiutante della griglia sul piano del pavimento. (disponibile anche come casella di spunta in Impostazioni di visualizza.)

• Scorciatoia da tastiera: G
• Valori supportati:

• Valore predefinito: Non premuto (non spuntato con segno)



Visione stereoscopica

Questo elemento del menu attiva la visualizzazione del planogramma in modalità anaglifo stereoscopico. Ti serviranno un paio di occhiali rossi/ciano per percepire la profondità 3D della visuale.

• Valori supportati:

• Valore predefinito: Non spuntato

Nota: questo comando è disponibile solo nel menu, non come pulsante della barra degli strumenti.



Potenza dell'effetto stereo

Questo strumento del menu ti permette di regolare la quantità di effetto stereo se Visione stereoscopica è spuntato con un segno. Lo fa modificando le distanze di separazione tra le immagini sinistra e destra. Questo aiuta a bilanciare la separazione fisica degli occhi.

Istruzioni:

1. Clicca su questo comando: Visione stereoscopica.
2. Mettiti gli occhiali rossi/ciano.
3. Attiva questo strumento: Menu principale > Visualizza > Potenza dell'effetto stereo.
4. Mentre tieni premuto il tasto sinistro del mouse nell'area visualizzazione, muovi il mouse su o giù per aumentare o diminuire l'effetto.

Nota: Questo comando è disponibile solo nel menu, non nella barra degli strumenti.

Consigli:

• Consigliamo di usare un effetto minimo per evitare immagini fantasma e mal di testa.
• Mentre lo strumento è attivo, puoi cliccare sull'area di visualizzazione per reimpostare il valore predefinito.

Intensità dell'illuminazione (strumento)

Questo strumento ti permette di regolare la quantità di luce nel tuo planogramma.

Istruzioni:

1. Attiva Questo strumento da: Menu principale > Visualizza.
2. Mentre tieni premuto il pulsante sinistro del mouse nell'area di visualizzazione, sposta il mouse su o giù per aumentare o diminuire l'illuminazione.

Nota: Mentre lo strumento è attivo, puoi cliccare sull'area di visualizzazione per reimpostare il valore predefinito.

Consigli: Puoi anche impostare il valore esatto con Intensità (Illuminazione parametro).

Direzione dell'illuminazione (strumento)

Questo strumento ti permette di regolare l'orientamento della luce nel tuo planogramma.

Istruzioni:

1. Attiva Questo strumento da: Menu principale > Visualizza.
2. Mentre tieni premuto il tasto sinistro del mouse nell'area visualizzazione, muovi il mouse in qualsiasi direzione per cambiare la direzione dell'illuminazione.

Nota: Mentre lo strumento è attivo, puoi cliccare sull'area di visualizzazione per reimpostare il valore predefinito.

A schermo intero

Questo pulsante ed elemento del menu attiva la modalità a schermo intero.

• Scorciatoia da tastiera: F11: toggle A schermo intero

In questa modalità, la visualizzazione del planogramma viene massimizzata per riempire l'intero schermo.

Puoi ancora usare i comandi per Edit, Visualizza e Telecamera dalle toolbar e dal menu contestuale principale.

Scorciatoie per mouse e tastiera può ancora essere usato per eseguire qualsiasi azione supportata.

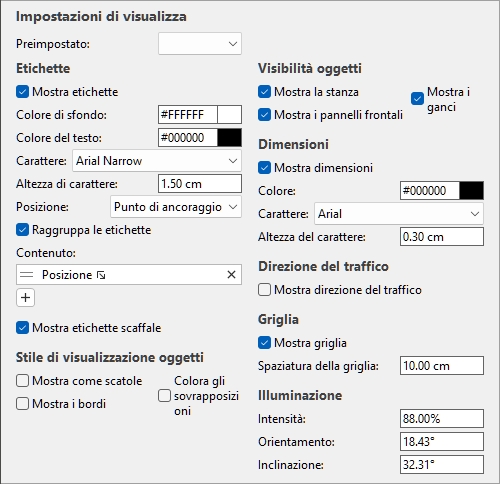

Impostazioni di visualizza

Questo pannello contiene parametri per configurare quali oggetti sono visibili e come vengono visualizzati nell'area di visualizzazione.



Preimpostazioni (Impostazioni di visualizza)

Le tue impostazioni attuali per Impostazioni di visualizza possono essere salvate e recuperate come preset.

Preimpostato (Impostazioni di visualizza)

Una lista a tendina dove puoi selezionare un preset salvato. Se viene attualmente utilizzato un preset salvato, il suo nome viene mostrato.

L'elenco dei preset salva i parametri per utente. I preset salvati qui sono disponibili per qualsiasi progetto di planogramma.

Crea un preset (Impostazioni di visualizza)

1. Sotto Impostazioni di visualizza, regola i parametri di visualizzazione a piacimento.
2. Clicca con il tasto destro ovunque all'interno del pannello dei parametri Visualizzazione.
3. Nel menu contestuale, scegli Preimpostazioni > Salva come.
4. Digita il nome del preset da salvare nella casella di testo.
5. Click Salva.
6. Il preset salvato è ora disponibile nella lista a tendina.

Applica un preset (Impostazioni di visualizza)

1. Seleziona un preset nella lista a tendina per caricarlo.
2. I parametri di visualizzazione cambiano per corrispondere al preset caricato.

Elimina un preset (Impostazioni di visualizza)

1. Seleziona un preset nella lista a tendina per caricarlo.
2. Clicca con il tasto destro ovunque all'interno del pannello dei parametri Visualizzazione.
3. Nel menu contestuale, scegli Preimpostazioni > Elimina.

Etichette

Le etichette con testo personalizzabile possono essere visualizzate come sovrapposizioni su prodotti, accessori e mobili.

Le etichette aiutano a identificare questi elementi durante la modifica e la pubblicazione dei planogrammi.

Mostra etichette

Questa casella di spunta attiva la visibilità dell'etichetta, esattamente come il pulsante corrispondente e l'elemento del menu. cfr. Mostra etichette.

Colore di sfondo (Etichette)

Il colore di sfondo delle etichette.

Nota: Modificabile solo se Mostra etichette è spuntato con un segno.

Nota: Questo colore non si applica a prodotti e accessori se Mostra come scatole è spuntato con un segno.

Il colore può essere specificato come segue:

Campo di testo a colori:

• Valori supportati: codici colore HTML (con o senza il prefisso #, non distinti dalla maiuscola). Il riferimento completo dei codici colore HTML di queste è disponibile, ad esempio, su:

• Valore predefinito: #FFFFFF (bianco)
• Esempio: 000000 (nero)

Campione di colore:

1. Clicca sul campione di colore accanto a Colore per mostrare la palette di colori.
2. Seleziona il colore desiderato.
3. Clicca OK.

Colore del testo (Etichette)

Il colore del testo delle etichette.

Nota: Modificabile solo se Mostra etichette è spuntato con un segno.

Nota: Questo colore non si applica a prodotti e accessori se Mostra come scatole è spuntato con un segno.

Il colore può essere specificato come segue:

Campo di testo a colori:

• Valori supportati: codici colore HTML (con o senza il prefisso #, non distinti dalla maiuscola). Il riferimento completo dei codici colore HTML di queste è disponibile, ad esempio, su:

• Valore predefinito: #000000 (nero)
• Esempio: FFFFFF (bianco)

Campione di colore:

1. Clicca sul campione di colore accanto a Colore per mostrare la palette di colori.
2. Seleziona il colore desiderato.
3. Clicca OK.

Carattere (Etichette)

Il carattere tipografico delle etichette.

Controlla inoltre il font dei testi visualizzati su prodotti generici e prodotti senza immagini che utilizzano la seguente forma: box.

• Valori supportati: font installati sul tuo computer
• Valore predefinito: Arial
• Esempio: Tahoma

Altezza di carattere (Etichette)

Imposta l'altezza del font per i testi delle etichette.

Controlla inoltre l'altezza dei testi mostrati su prodotti generici e prodotti senza immagini che utilizzano la forma denominata box.

• Valori supportati: valore numerico positivo [0-9 e punto decimale]
• Valore predefinito: 2 cm, 20 mm, 0,79 pollici, 0,02 m (secondo Unità di misura)
• Esempio: 1.4

Consigli: Puoi anche modificare questo valore in modo interattivo. cfr. Dimensione del font (strumento).

Posizione (Etichette)

La posizione delle etichette rispetto a ogni prodotto o accessorio.

Nota: Modificabile solo se Mostra etichette è spuntato con un segno.

• Valori supportati:



Consigli: Quando si osserva dal fronte, Su ripiano/gancio somiglia al modo in cui le etichette vengono fisicamente posizionate nei negozi.

Esempi:

Posizione (Etichette): Su ripiano/gancio



Posizione (Etichette): Alto



Posizione (Etichette): Centro



Posizione (Etichette): Sotto

Raggruppa le etichette

Questa casella di spunta attiva la combinazione delle etichette sui prodotti all'interno di blocchi degli stessi prodotti.

Nota: Modificabile solo se Mostra etichette è spuntato con un segno.

• Valori supportati:

• Valore predefinito: Non spuntato

Esempi:



Raggruppa le etichette: spuntato (con Mostra come scatole)

Raggruppa le etichette: spuntato (senza Mostra come scatole)

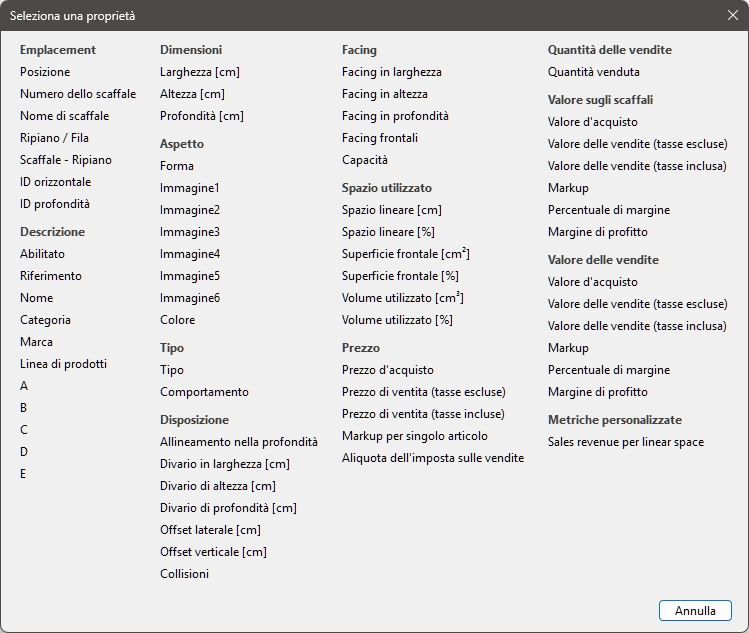

Contenuto (Etichette)

Qui puoi scegliere e organizzare le informazioni da mostrare sulle etichette.

Nota: Modificabile solo se Mostra etichette è spuntato con un segno.

Puoi mostrare una o più righe di informazioni su ciascuna etichetta. Ogni riga è rappresentata da una tessera bianca, come in questo esempio:





Aggiungi un contenuto alle etichette

1. Clicca sul pulsante con il segno +.
2. Si apre una finestra di dialogo, che mostra l'elenco dei contenuti disponibili. cfr. Colonne (Elenco degli articoli del progetto) per i dettagli poiché le stesse scelte sono descritte lì.

4. Seleziona un contenuto da mostrare sulle etichette (ad esempio Posizione).
5. La finestra di dialogo si chiude.
6. Il contenuto delle nuove etichette creato è rappresentato da una nuova tessera come questa:

7. I valori effettivi sono mostrati sulle etichette dei prodotti e degli accessori nel tuo planogramma.

Modifica il contenuto delle etichette

1. Clicca sul nome della piastrella.
2. Si apre una finestra di dialogo che mostra le informazioni attualmente selezionate.
3. Seleziona un'altra informazione.
4. La finestra di dialogo si chiude.
5. Il contenuto aggiornato delle etichette è rappresentato sulla tessera corrispondente.
6. I valori aggiornati sono mostrati sulle etichette dei prodotti e degli accessori nel tuo planogramma.

Riordinare il contenuto delle etichette

1. Se hai più tessere, afferra le due linee sulla piastrella e trascinala su o giù.
2. La tessera viene riposizionata e l'ordine cambiato.
3. Le etichette vengono aggiornate su prodotti e accessori.

Elimina un contenuto delle etichette

1. Clicca sulla X sulla piastrella.
2. La casella viene eliminata.
3. Le etichette vengono aggiornate su prodotti e accessori.



Esempi:

Contenuto (Etichette): Posizione



Contenuto (Etichette): ricavo per spazio lineare. cfr. Metriche personalizzate (Analisi del progetto).

Mostra etichette scaffale

Questa casella attiva la visualizzazione delle etichette su Scaffale se Mostra etichette è spuntato con un segno.

• Valori supportati:

• Valore predefinito: Non spuntato

Nota: Le etichette del testo appaiono sulla superficie dei mobili più vicini al punto di osservazione. Per esempio:

Esempio:



Mostra etichette scaffale: spuntato

Stile di visualizzazione oggetti

Queste caselle controllano l'aspetto visivo degli oggetti nell'area di visualizzazione, esattamente come i pulsanti e gli elementi del menu corrispondenti. Consulta:

• Mostra come scatole
• Mostra i bordi
• Colora gli sovrapposizioni

Visibilità oggetti

Queste caselle controllano la visibilità di vari oggetti nell'area di visualizzazione, esattamente come i pulsanti e gli elementi del menu corrispondenti. Consulta:

• Mostra la stanza
• Mostra i pannelli frontali
• Mostra i ganci

Dimensioni

Le dimensioni possono essere visualizzate nei tuoi planogrammi per aiutarti a posizionare prodotti, costruire o ridimensionare scaffali ed elementi della stanza.

Mostra dimensioni

Questa casella di spunta attiva la visibilità delle dimensioni, esattamente come il pulsante corrispondente e l'elemento del menu. cfr. Mostra dimensioni.



Colore (Dimensioni)

Imposta il colore delle linee di dimensione e del testo se Mostra dimensioni è spuntato con un segno.

Il colore può essere specificato come segue:

Campo di testo a colori:

• Valori supportati: codici colore HTML (con o senza il prefisso #, non distinti dalla maiuscola). Il riferimento completo dei codici colore HTML di queste è disponibile, ad esempio, su:

• Valore predefinito: #000000 (nero)
• Esempio: #FFFFFF (bianco)

Campione di colore:

1. Clicca sul campione di colore accanto a Colore per mostrare la palette di colori.
2. Seleziona il colore desiderato.
3. Clicca OK.

Carattere (Dimensioni)

Imposta l'altezza del font per i testi a valore dimensionale se Mostra dimensioni è spuntato con un segno. Le Dimensione delle frecce della linea dimensionale vengono anche regolate di conseguenza.

• Valori supportati: valore numerico positivo [0-9 e punto decimale]
• Valore predefinito: 0,3 cm, 3 mm, 0,12 pollici (secondo Unità di misura)
• Esempio: 0.4

Consiglio: Il valore predefinito corrisponde alle dimensioni standard delle righe e delle dimensioni del testo, quindi dovresti cambiare questo valore solo quando invii immagini che saranno stampate in formato molto grande.

Avviso: Nell'area di visualizzazione di Pubblica, la dimensione del testo a schermo non corrisponde effettivamente al valore stabilito, ma piuttosto a un'anteprima scalata basata sul valore del seguente parametro: Risoluzione (Immagini singole).

Altezza del carattere (Dimensioni)

Imposta l'altezza del font per i testi a dimensione se Mostra dimensioni è spuntato con un segno. Le Dimensione delle frecce della linea dimensionale vengono anche regolate di conseguenza.

• Valori supportati: valore numerico positivo [0-9 e punto decimale]
• Valore predefinito: 0,3 cm, 3 mm, 0,12 pollici (secondo Unità di misura)
• Esempio: 0.4

Consiglio: Il valore predefinito corrisponde alle dimensioni standard delle righe e delle dimensioni del testo, quindi dovresti cambiare questo valore solo quando invii immagini che saranno stampate in formato molto grande.

Avviso: Quando sei nel compito chiamato Pubblica, la dimensione del testo dimensionale nell'area di visualizzazione non corrisponde effettivamente al valore impostato, ma piuttosto a un'anteprima ridimensionata basata sul valore del seguente parametro: Risoluzione (Immagini singole).

Direzione del traffico

Mostra direzione del traffico

Questa casella di spunta mostra frecce che indicano la direzione del traffico, esattamente come il pulsante corrispondente e l'elemento del menu. cfr. Mostra direzione del traffico.

Griglia

Una griglia può essere visualizzata e utilizzata per posizionare mobili ed elementi della stanza agganciandoli sulle linee della griglia e sugli incroci.

Mostra griglia

Questa casella di spunta attiva la visualizzazione di una griglia, esattamente come il pulsante corrispondente e l'elemento del menu. cfr. Mostra griglia.

Spaziatura della griglia

Imposta la distanza tra le linee sottili sulla griglia. Cambia il valore secondo necessità.

• Valori supportati: valore numerico positivo [0-9 e punto decimale]
• Valore predefinito: 10 cm, 100 mm, 5 pollici (secondo Unità di misura)
• Esempio: 20

Illuminazione

Qui puoi controllare l'illuminazione dei tuoi planogrammi.

Intensità (Illuminazione parametro)

Imposta la quantità di luce.

• Valori supportati: valore percentuale positivo [20% - 150%]
• Valore predefinito: 88%
• Esempio: 110%

Consigli: Puoi anche modificare questo valore in modo interattivo. cfr. Intensità dell'illuminazione (strumento).

Orientamento (Illuminazione parametro)

L'angolo della luce in gradi attorno all'asse verticale.

• Valori supportati: valore numerico positivo/negativo tra -180 e 180 [+-0-9 e punto decimale]
• Valori predefiniti: 0 (la luce punta verso la parte anteriore del planogramma)
• Esempio: -90 (la luce punta sul lato sinistro del planogramma)

Consigli: L'orientamento può essere definito anche con il mouse. cfr. Direzione dell'illuminazione (strumento).

Inclinazione (Illuminazione parametro)

L'angolo della luce in gradi attorno all'asse orizzontale.

• Valori supportati: valore numerico positivo/negativo tra -90 e 90 [+-0-9 e punto decimale]
• Valore predefinito: 0 (la luce punta dal livello dell'orizzonte)
• Esempio: 90 (la luce punta dall'alto)

Consigli: L'inclinazione può essere definita anche con il mouse. cfr. Direzione dell'illuminazione (strumento).
