Affichage

Cette section vous permet de contrôler l'affichage des panneaux d'interface et des planogrammes à l'écran.

Outils et commandes (Affichage)

La barre d'outils comprend les boutons suivants :


Ils sont également disponibles dans Menu principal > Affichage:


Note: la plupart des bascules ci-dessus peuvent aussi être contrôlés via des cases à cocher (cf. Visualisation > Paramètres d'affichage).

Liste d'articles du projet (bascule)

Cela permet d'afficher la liste des produits et accessoires dans votre planogramme actuel. voir la description de ce volet dans la section dédiée : Liste d'articles du projet.

Note : La liste peut également être fermée en cliquant sur l'icône de croix en haut à droite.

Réinitialiser les volets

Cette commande redimensionne et repositionne tous les panneaux de l'interface utilisateur à leurs valeurs par défaut.

Voir étiquettes

Ce bouton et cet élément de menu activent la visibilité des labels sur les produits et accessoires. (également disponible en tant que case à cocher dans Paramètres d'affichage.)

Notes :




Exemple de Voir étiquettes



Taille de police (outil)

Utilisez cet outil pour ajuster la taille des étiquettes avec votre souris.

Instructions :

  1. Affichez les labels avec Voir étiquettes.
  2. Activez Taille de police (outil) depuis le menu ou le bouton de la barre d'outils.
  3. Placez votre curseur de souris dans la zone de visualisation.
  4. Appuie et maintiens le bouton gauche de la souris.
  5. Faites bouger votre souris à gauche, à droite, vers le haut ou vers le bas. La taille du texte change.
  6. Relâche le bouton de la souris.
  7. Activez un autre outil pour sortir de cette fonctionnalité. Par exemple, Zoom

Pour remettre la taille du texte à sa valeur par défaut :

  1. Activez l'outil depuis le menu.
  2. Placez le curseur de votre souris sur la zone de visualisation.
  3. Cliquez sur le bouton gauche de la souris.
  4. Activez un autre outil pour sortir de cette fonctionnalité. Par exemple, Zoom

Conseil : Vous pouvez également définir précisément la valeur de la taille de la police avec le paramètre suivant : Hauteur de police (Étiquettes). Cette section explique également en détail quels textes d'étiquettes sont affectés par cet outil.

Voir comme boîtes

Ce bouton et cet élément de menu activent un mode d'affichage spécial affichant tous les produits et accessoires de votre projet sous forme de simples boîtes. (également disponible en tant que case à cocher dans Paramètres d'affichage.)




Exemple 1 de Voir comme boîtes




Exemple 2 de Voir comme boîtes



Voir arrêtes

Ce bouton et cet élément de menu se basculent le dessin des lignes de contour sur les objets. (également disponible en tant que case à cocher dans Paramètres d'affichage.)

Cela est utile pour aider à distinguer chaque produit et chaque élément de meuble dans vos planogrammes.

Si coché, les arêtes sont dessinées pour les cas et objets suivants :


Exemple avec Voir arrêtes et Voir comme boîtes Coché


Exemple avec Voir arrêtes coché, mais Voir comme boîtes Non coché

Colorer chevauchements

Ce bouton et cet élément de menu se basculent Mise en avant de la Des produits qui chevauchent physiquement d'autres objets ou composants de meubles. (également disponible en tant que case à cocher dans Paramètres d'affichage.)

Il est particulièrement utile d'identifier les chevauchements dans votre projet si Collisions (Paramètres) est handicapé. Car dans ce cas, les objets peuvent facilement être placés par erreur partiellement au-dessus d'autres objets.




Exemple de Colorer chevauchements

Voir pièce

Ce bouton et cet élément de menu se basculent la visibilité de Pièce. (également disponible en tant que case à cocher dans Paramètres d'affichage.)

Le cacher est utile par exemple lorsqu'il bloque la vue lors de l'utilisation d'étagères ou de produits. Valeurs prises en charge :

Note: Voir pièce s'active automatiquement lorsque vous insérez un projet ou un projet modèle contenant les éléments de la pièce suivants.

Voir panneaux avant

Ce bouton et cet élément de menu se basculent La visibilité des composants de meubles de type : Panneau avant. (également disponible en tant que case à cocher dans Paramètres d'affichage.)

Cacher les panneaux avant permet de sélectionner et d'éditer des produits derrière les panneaux, par exemple si vous avez des portes vitrées sur une glacière. Vous pouvez ensuite exposer les panneaux avant une fois que tous les éléments à l'arrière sont positionnés.



Note : cf. Panneau avant Pour plus de détails sur ce type de meuble.

Voir crochets

Ce bouton et cet élément de menu se basculent Affichant les véritables crochets des produits à fixation. (également disponible en tant que case à cocher dans Paramètres d'affichage.)

Montrer les crochets peut aider à visualiser exactement où se trouve la cheville, y compris tout décalage.


Exemple de Voir crochets



Note : Pour définir la longueur de la cheville, voir :

Voir dimensions

Ce bouton et cet élément de menu se basculent l'affichage des lignes dimensionnelles et des valeurs pour les objets dans votre planogramme. (également disponible en tant que case à cocher dans Paramètres d'affichage.)

Selon le contexte, différentes dimensions sont affichées à l'écran :

Par défaut, la largeur, la profondeur et la hauteur totales sont indiquées pour chaque meuble isolé et chaque groupe de meubles adjacents :




De plus, pour chaque meuble avec au moins un modèle sélectionné Étagère, Mesures verticales sur étagère sont montrés. Et pour chaque meuble avec au moins un Panneau séparateur sélectionné, Distances latérales entre chacune Panneau séparateur sont affichés, comme indiqué ci-dessous :




De plus, la largeur, la profondeur et la hauteur globales de chaque élément de pièce sélectionné sont également affichées, comme indiqué ci-dessous :




Les dimensions de tout meuble, composant ou bloc de produits sont également affichées lors d'un clic sur l'une de ses poignées rondes dans le mode d'édition correspondant, comme montré ci-dessous :




Note : Une dimension n'est affichée que si l'angle de vue et l'espace disponible le permettent. Si vous ne voyez pas une dimension désirée, utilisez Zoom, Pivot, Panoramique des outils pour ajuster la vue en conséquence.

Voir sens du trafic

Ce bouton et cet élément de menu se basculent L'affichage de flèches indiquant la direction de la circulation à la base de chaque meuble de votre projet. (également disponible en tant que case à cocher dans Paramètres d'affichage.)

Cet ordre n'a aucun effet sur les meubles pour lesquels Sens du trafic n'a pas été défini. cf. Sens du trafic Pour des détails sur la façon de définir la direction du flux pour vos meubles.




Voir grille

Ce bouton et cet élément de menu se basculent L'affichage d’Un assistant de grille sur le plan de plancher. (également disponible en tant que case à cocher dans Paramètres d'affichage.)




Vision stéréo

Cet élément de menu permet d'afficher votre planogramme en mode anaglyphe stéréoscopique. Il vous faudra une paire de lunettes rouge/cyan pour percevoir la profondeur 3D de la vue.

Note : cette commande n'est disponible que dans le menu, pas comme bouton de barre d'outils.




Intensité de l'effet stéréo

Cet outil de menu vous permet d'ajuster la quantité d'effet stéréo si Vision stéréo coché. Il le fait en modifiant les distances de séparation entre les images de gauche et de droite. Cela aide à équilibrer votre séparation physique des yeux.

Instructions :

  1. Cliquez sur cette commande : Vision stéréo.
  2. Mets tes lunettes rouges/cyan.
  3. Activez cet outil : Menu principal > Affichage > Intensité de l'effet stéréo.
  4. En maintenant le bouton gauche de la souris enfoncé dans la zone de visualisation, déplacez votre souris vers le haut ou le bas pour augmenter ou diminuer l'effet.

Note : Cette commande n'est disponible que dans le menu, pas dans la barre d'outils.

Conseils :

Intensité d'éclairage (outil)

Cet outil vous permet d'ajuster la quantité de lumière dans votre planogramme.

Instructions :

  1. Activez Cet outil de : Menu principal > Affichage.
  2. En maintenant le bouton gauche de la souris enfoncé dans la zone de visualisation, déplacez votre souris vers le haut ou le bas pour augmenter ou diminuer l'éclairage.

Remarque : Pendant que l'outil est actif, vous pouvez cliquer sur la zone de visualisation pour réinitialiser la valeur par défaut.

Conseil : Vous pouvez aussi définir la valeur exacte avec Intensité (Éclairage paramètre).

Direction d'éclairage (outil)

Cet outil vous permet d'ajuster l'orientation de la lumière dans votre planogramme.

Instructions :

  1. Activez Cet outil de : Menu principal > Affichage.
  2. En maintenant le bouton gauche de la souris enfoncé dans la zone de visualisation, déplacez votre souris dans n'importe quelle direction pour changer la direction de l'éclairage.

Remarque : Pendant que l'outil est actif, vous pouvez cliquer sur la zone de visualisation pour réinitialiser la valeur par défaut.

Plein écran

Ce bouton et cet élément de menu activent le mode plein écran.

Dans ce mode, la visualisation du planogramme est maximisée pour remplir tout l'écran.

Vous pouvez toujours utiliser des commandes pour Edit, Affichage et Caméra depuis les barres d'outils et depuis le menu contextuel principal.

Raccourcis souris et clavier peut toujours être utilisé pour effectuer toute action prise en charge.

Paramètres d'affichage

Ce panneau contient des paramètres pour configurer quels objets sont visibles et comment ils sont affichés dans la zone de visualisation.




Préréglages (Paramètres d'affichage)

Tes réglages actuels pour Paramètres d'affichage peuvent être sauvegardés et récupérés sous forme de préréglages.

Préréglages (Paramètres d'affichage)

Une liste déroulante où vous pouvez sélectionner un préréglage sauvegardé. Si un préréglage enregistré est actuellement utilisé, son nom s'affiche.

La liste des préréglages enregistre les paramètres par utilisateur. Les préréglages enregistrés ici sont disponibles pour tout projet de planogramme.

Créez un préréglage (Paramètres d'affichage)
  1. Sous Paramètres d'affichage, ajustez les paramètres de vue selon vos besoins.
  2. Faites un clic droit n'importe où dans le panneau des paramètres de vue.
  3. Dans le menu contextuel, choisissez Préréglages > Enreg. sous.
  4. Tapez le nom du préréglage à enregistrer dans la boîte de texte.
  5. Cliquez Enregistrer.
  6. Le préréglage sauvegardé est désormais disponible dans la liste déroulante.
Appliquez un préréglage (Paramètres d'affichage)
  1. Sélectionnez un préréglage dans la liste déroulante pour le charger.
  2. Les paramètres de vue changent pour correspondre au préréglage chargé.
Supprimer un préréglage (Paramètres d'affichage)
  1. Sélectionnez un préréglage dans la liste déroulante pour le charger.
  2. Faites un clic droit n'importe où dans le panneau des paramètres de vue.
  3. Dans le menu contextuel, choisissez Préréglages > Supprimer.

Étiquettes

Des étiquettes avec un texte personnalisable peuvent être affichées sous forme de superpositions sur des produits, accessoires et meubles.

Les labels aident à identifier ces éléments lors de l'édition et de la publication des planogrammes.

Voir étiquettes

Cette case à cocher permet de changer la visibilité de l'étiquette, exactement comme le bouton et l'élément du menu correspondants. cf. Voir étiquettes.

Couleur du fond (Étiquettes)

La couleur de fond des étiquettes.

Note: Seulement modifiable si Voir étiquettes coché.

Note : Cette couleur ne s'applique pas aux produits et accessoires si Voir comme boîtes coché.

La couleur peut être spécifiée comme suit :

Champ de texte couleur :

Échantillon de couleur :

  1. Cliquez sur l'échantillon de couleur à côté Couleur pour afficher la palette de couleurs.
  2. Sélectionnez la couleur souhaitée.
  3. Cliquez sur OK.
Couleur du texte (Étiquettes)

La couleur du texte des étiquettes.

Note: Seulement modifiable si Voir étiquettes coché.

Note : Cette couleur ne s'applique pas aux produits et accessoires si Voir comme boîtes coché.

La couleur peut être spécifiée comme suit :

Champ de texte couleur :

Échantillon de couleur :

  1. Cliquez sur l'échantillon de couleur à côté Couleur pour afficher la palette de couleurs.
  2. Sélectionnez la couleur souhaitée.
  3. Cliquez sur OK.

Police (Étiquettes)

La police des étiquettes.

Il contrôle également la police des textes affichés sur des produits génériques et des produits sans images qui utilisent la forme suivante : box.

Hauteur de police (Étiquettes)

Définit la hauteur de police pour les textes d'étiquette.

Il contrôle également la hauteur des textes affichés sur des produits génériques et des produits sans images qui utilisent la forme nommée box.

Conseil : Vous pouvez également ajuster cette valeur de manière interactive. cf. Taille de police (outil).

Position (Étiquettes)

La position des étiquettes par rapport à chaque produit ou accessoire.

Note: Seulement modifiable si Voir étiquettes coché.



Conseil : Vue de face, Sur rayon/crochet Ressemble à la façon dont les étiquettes sont physiquement placées dans les magasins.

Exemples :


Position (Étiquettes): Sur rayon/crochet




Position (Étiquettes): Haut




Position (Étiquettes): Centre




Position (Étiquettes): En dessous

Grouper les étiquettes

Cette case permet de combiner les étiquettes sur des produits situés dans des blocs de produits identiques.

Note: Seulement modifiable si Voir étiquettes coché.

Exemples :




Grouper les étiquettes: coché (avec Voir comme boîtes)


Grouper les étiquettes: coché (sans Voir comme boîtes)

Contenu (Étiquettes)

Ici, vous pouvez choisir et organiser les informations à afficher sur les étiquettes.

Note: Seulement modifiable si Voir étiquettes coché.

Vous pouvez afficher une ou plusieurs lignes d'information sur chaque étiquette. Chaque ligne est représentée par une tuile blanche, comme dans cet exemple :






Ajouter un contenu aux labels
  1. Cliquez sur le bouton avec un signe +.

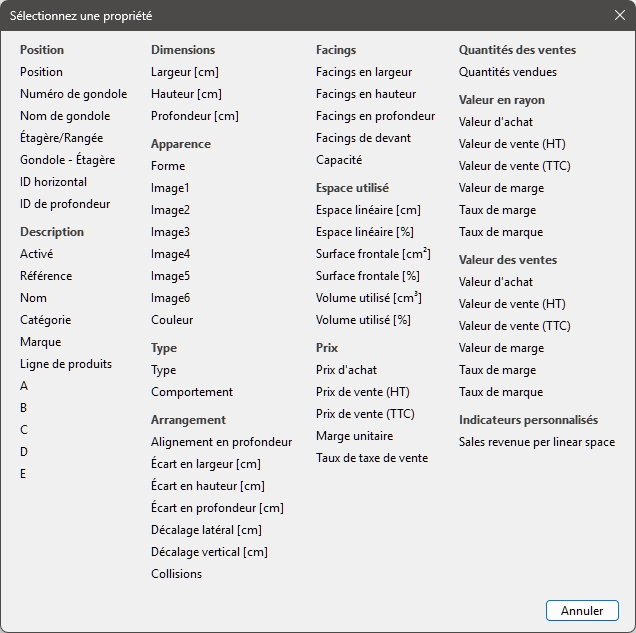

  2. Une fenêtre de dialogue s'ouvre, affichant la liste des contenus disponibles. cf. Colonnes (Liste d'articles du projet) pour les détails puisque les mêmes choix y sont décrits.


  1. Sélectionnez un contenu à afficher sur les étiquettes (par exemple Position).
  2. La fenêtre de dialogue se ferme.
  3. Le contenu nouvellement créé de l'étiquette est représenté par une nouvelle tuile comme celle-ci :


  1. Les valeurs réelles sont affichées sur les étiquettes des produits et accessoires dans votre planogramme.
Modifier le contenu des labels
  1. Cliquez sur le nom de la tuile.
  2. Une fenêtre de dialogue s'ouvre, affichant les informations actuellement sélectionnées.
  3. Sélectionnez une autre information.
  4. La fenêtre de dialogue se ferme.
  5. Le contenu mis à jour de l'étiquette est représenté sur la tuile correspondante.
  6. Les valeurs mises à jour sont affichées sur les étiquettes des produits et accessoires dans votre planogramme.
Réorganisation du contenu des étiquettes
  1. Si vous avez plusieurs tuiles, prenez les deux lignes sur la tuile et faites-la glisser vers le haut ou vers le bas.
  2. La tuile est repositionnée et l'ordre changé.
  3. Les labels sont mis à jour sur les produits et accessoires.
Supprimez un contenu des labels
  1. Cliquez sur le X sur la tuile.
  2. La tuile est supprimée.
  3. Les labels sont mis à jour sur les produits et accessoires.



Exemples :


Contenu (Étiquettes): Position




Contenu (Étiquettes): revenu par espace linéaire. cf. Indicateurs personnalisés (Analyse du projet).

Voir étiquettes de gondoles

Cette case permet d'activer l'affichage des étiquettes Gondole if Voir étiquettes coché.

Note : Les inscriptions de texte apparaissent à la surface des meubles le plus proches du point de vue. Par exemple :

Exemple :




Voir étiquettes de gondoles: coché

Style d'affichage des objets

Ces cases à cocher contrôlent l'aspect visuel des objets dans la zone de visualisation, exactement comme les boutons et éléments de menu correspondants. Consulter :

Visibilité des objets

Ces cases à cocher contrôlent la visibilité de divers objets dans la zone de visualisation, exactement comme les boutons et éléments de menu correspondants. Consulter :

Dimensions

Les dimensions peuvent être affichées dans vos planogrammes pour vous aider lors du placement des produits, de la construction ou du redimensionnement des étagères et des éléments de pièce.

Voir dimensions

Cette case à cocher permet de modifier la visibilité des dimensions, exactement comme le bouton et l'élément du menu correspondants. cf. Voir dimensions.



Couleur (Dimensions)

Définit la couleur des lignes de dimension et du texte si Voir dimensions coché.

La couleur peut être spécifiée comme suit :

Champ de texte couleur :

Échantillon de couleur :

  1. Cliquez sur l'échantillon de couleur à côté Couleur pour afficher la palette de couleurs.
  2. Sélectionnez la couleur souhaitée.
  3. Cliquez sur OK.
Police (Dimensions)

Définit la hauteur de police pour les textes à valeur dimensionnelle si Voir dimensions coché. Le Taille des flèches de la ligne dimensionnelle est également ajusté en conséquence.

Conseil : La valeur par défaut correspond aux lignes de dimension standard et aux tailles de texte, donc vous ne devriez avoir à changer cette valeur que lors de la sortie d'images qui seront imprimées en très grand format.

Avertissement: Dans la zone de visualisation de Publier, la taille du texte dimensionnelle à l'écran ne correspond pas réellement à la valeur fixe, mais plutôt à un aperçu à l'échelle basé sur la valeur du paramètre suivant : Résolution (Images uniques).

Hauteur de police (Dimensions)

Définit la hauteur de police pour les textes dimensionnels si Voir dimensions coché. Le Taille des flèches de la ligne dimensionnelle est également ajusté en conséquence.

Conseil : La valeur par défaut correspond aux lignes de dimension standard et aux tailles de texte, donc vous ne devriez avoir à changer cette valeur que lors de la sortie d'images qui seront imprimées en très grand format.

Avertissement: Lorsque vous êtes dans la tâche nommée Publier, la taille dimensionnelle du texte dans la zone de visualisation ne correspond pas réellement à la valeur définie, mais plutôt à un aperçu mis à l'échelle basé sur la valeur du paramètre suivant : Résolution (Images uniques).

Sens du trafic

Voir sens du trafic

Cette case à cocher affiche des flèches indiquant la direction du trafic, exactement comme le bouton et l'élément du menu correspondants. cf. Voir sens du trafic.

Grille

Une grille peut être affichée et utilisée pour positionner des meubles et des éléments de pièce en les accrochant sur les lignes de grille et les intersections.

Voir grille

Cette case à cocher permet d'afficher une grille, exactement comme le bouton et l'élément du menu correspondants. cf. Voir grille.

Pas de la grille

Fixe la distance entre les fines lignes sur la grille. Changez la valeur selon les besoins.

Éclairage

Ici, vous pouvez contrôler l'illumination de vos planogrammes.

Intensité (Éclairage paramètre)

Ça règle la quantité de lumière.

Conseil : Vous pouvez également ajuster cette valeur de manière interactive. cf. Intensité d'éclairage (outil).

Orientation (Éclairage paramètre)

L'angle de la lumière en degrés autour de l'axe vertical.

Conseil : L'orientation peut aussi être définie avec la souris. cf. Direction d'éclairage (outil).

Inclinaison (Éclairage paramètre)

L'angle de la lumière en degrés autour de l'axe horizontal.

Conseil : L'inclinaison peut aussi être définie avec la souris. cf. Direction d'éclairage (outil).




PlanogramBuilder - Copyright © 2002-2026 zVisuel SA. All rights reserved.
