Componenti di scaffale selezionati
Questa sezione consente di visualizzare e modificare le proprietà dei componenti del mobile selezionati.
Alcuni parametri sono comuni a tutti i tipi di componenti, mentre altri sono specifici per il loro tipo, come mostrato di seguito.
Mancia: Se tutte le parti del tuo mobile hanno lo stesso colore, potrebbe essere difficile distinguere ogni componente. Questo problema può essere risolto con Mostra i bordi.
Parametri comuni (Componenti di scaffale selezionati)
Tutti i tipi di componenti del mobile condividono le seguenti proprietà comuni.
Larghezza (Componenti di scaffale selezionati)
La larghezza fisica dei componenti selezionati nell'unità di misura corrente.
- Valori supportati: valore numerico positivo [0-9 e punto decimale]
- Valore predefinito: larghezza del componente selezionato
- Esempio: 240
La modifica di questo valore ridimensiona i componenti in larghezza.
Nota: Se più componenti selezionati hanno larghezze diverse, non viene visualizzato alcun valore, ma è comunque possibile assegnare un valore comune digitandolo nella casella di testo.
Suggerimenti:
- Non è necessario digitare l'unità di misura effettiva (ad esempio, cm), solo il valore.
- La larghezza qui definita può essere resa costante
- La larghezza può essere definita anche con il mouse. Consulta Ridimensiona (Modifica i componenti dell'alloggiamento).
Altezza (Componenti di scaffale selezionati)
L'altezza fisica dei componenti selezionati nell'unità di misura corrente.
- Valori supportati: valore numerico positivo [0-9 e punto decimale]
- Valore predefinito: altezza del componente selezionato
- Esempio: 2.5
La modifica di questo valore ridimensiona i componenti in altezza.
Nota: Se più componenti selezionati hanno altezze diverse, non viene visualizzato alcun valore, ma è comunque possibile assegnare un valore comune digitandolo nella casella di testo.
Suggerimenti:
- Non è necessario digitare l'unità di misura effettiva (ad esempio, cm), solo il valore.
- L'altezza può essere definita anche con il mouse. Consulta Ridimensiona (Modifica i componenti dell'alloggiamento).
Ridimensionabile con lo scaffale (Componenti di scaffale selezionati)
Un interruttore situato a destra di ogni dimensione (Larghezza, Altezza, Profondità).
Determina il modo in cui viene trattata la quota del componente corrispondente quando l'intero mobile viene ridimensionato (con Ridimensiona (Modifica scaffali) o con Parametri dell'intero mobile (Scaffali selezionati)).
- Valori supportati:
- Premuto (ridimensionabile): la dimensione del componente verrà scalata proporzionalmente durante il ridimensionamento dell'intero mobile. Applicare questa impostazione per le dimensioni dei componenti che dipendono o definiscono la dimensione complessiva del mobile, ad esempio l'altezza delle gambe del tavolo o dei pannelli posteriori, la larghezza dei ripiani o dei pannelli posteriori.
- Non premuto (non ridimensionabile): la dimensione del componente non cambierà durante il ridimensionamento dell'intero mobile. Applicare questa impostazione per le dimensioni dei componenti che hanno valori fissi, indipendenti dalla dimensione complessiva del mobile, ad esempio la larghezza delle gambe o dei pannelli laterali del tavolo, l'altezza dei ripiani o dei piani dei tavoli.
- Valori predefiniti:
-
- Pressato (ridimensionabile):
-
- Pannello posteriore, Pannello frontale: Larghezza, Altezza
- Scaffale: Larghezza
- Generico: Larghezza, Altezza
- Non premuto (non ridimensionabile):
-
- Pannello posteriore, Pannello frontale:
- Scaffale: Altezza
Generico:
Esempi:
L'immagine sopra mostra l'effetto quando Ridimensionabile con lo scaffale è disattivato (non premuto) per l'altezza del componente verde: l'altezza del componente verde non cambia dopo aver ridimensionato l'intero mobile in altezza.
L'immagine sopra mostra l'effetto quando Ridimensionabile con lo scaffale è acceso (premuto) per l'altezza del componente verde: l'altezza del componente verde viene scalata proporzionalmente alla nuova altezza complessiva del mobile.
Offset laterale (Componenti di scaffale selezionati)
L'offset sinistro o destro dei componenti selezionati rispetto al centro del mobile originale. I valori negativi spostano il componente a sinistra, i valori positivi lo spostano a destra.
- Valori supportati: valore numerico positivo/negativo [+-0-9 e punto decimale]
- Valore predefinito: 0
- Esempio: -24
La freccia rappresenta Componenti di scaffale selezionati
Mancia: È inoltre possibile spostare i componenti con il mouse. Consulta Sposta (Modifica i componenti dell'alloggiamento).
Avvertimento: Non utilizzare questo parametro per spostare un intero mobile (sfalsando tutti i suoi componenti). Usa invece Posizione Y (Scaffali selezionati) a tal fine.
Distanza dal fondo
La distanza verticale dalla parte inferiore dei componenti selezionati alla parte inferiore del mobile. Gli scaffali sono un'eccezione per la quale la distanza viene misurata dalla parte superiore dello scaffale, rendendo più facile specificare la posizione effettiva della superficie dello scaffale rispetto alla parte inferiore del mobile (tipicamente il pavimento).
- Valori supportati: valore numerico positivo/negativo [+-0-9 e punto decimale]
- Valore predefinito: nessun valore predefinito
- Esempio: 64.25
Le frecce rappresentano Distanza dal fondo
Mancia: Distanza dal fondo Può essere definito anche con il mouse. Consulta Sposta (Modifica i componenti dell'alloggiamento).
Colore (Componenti di scaffale selezionati)
Il colore dei componenti selezionati.
Il colore può essere specificato come segue:
Campo di testo a colori:
- Valori supportati: codici colore HTML (con o senza il prefisso #, senza distinzione tra maiuscole e minuscole). Il riferimento completo di questi codici colore HTML può essere trovato ad esempio all'indirizzo:
- Valore predefinito: #CCCCCC (grigio chiaro)
- Esempio: FF8000 (arancione)
Campione di colore:
- Clicca sul campione di colore accanto a Colore per visualizzare la tavolozza dei colori.
- Seleziona il colore desiderato.
- Fare clic su OK.
Visualizza l'immagine della parte anteriore dello scaffale
Determina se l'immagine frontale del mobile viene visualizzata sulla parte anteriore dei componenti selezionati.
- Valori supportati:
- Segno di spunta: l'immagine viene visualizzata sui componenti selezionati.
- Non spuntato: l'immagine non viene visualizzata sui componenti selezionati.
- Valori predefiniti:
- Per Pannelli laterali: Spuntato
- Per Pannello posteriore, Pannello divisorio, Pannello frontale, Scaffale: Non spuntato
Nota: Consulta Immagine frontale per i dettagli sull'assegnazione dell'immagine al mobile.
Collisioni (Componenti di scaffale selezionati)
Determina se i componenti del mobile selezionati bloccheranno i prodotti e gli accessori quando vengono spostati contro di essi. Questo parametro non ha alcun effetto quando si spostano i componenti del mobile l'uno contro l'altro; I componenti del mobile possono sempre sovrapporsi l'uno all'altro.
- Valori supportati:
- Segno di spunta: i prodotti e gli accessori entrano in collisione con i componenti selezionati.
- Non contrassegnato con il segno di spunta: i prodotti e gli accessori non entrano in collisione con i componenti selezionati.
- Valore predefinito: non selezionato
Suggerimento: selezionare questa opzione per i componenti che dovrebbero fungere da barriera fisica per i prodotti, come le separazioni verticali.
Nota: Questo parametro non ha effetto se Collisioni (Impostazioni) non è spuntato.
Parametri (Ripiani selezionati)
Gli scaffali hanno parametri specifici aggiuntivi descritti di seguito.
Spazio al ripiano sottostante
Lo spazio verticale tra ogni ripiano selezionato e il ripiano appena sotto. Questo è comodo per garantire uno spazio verticale sufficiente in base all'altezza del prodotto.
- Valori supportati: valore numerico positivo [0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: lo spazio esistente, se applicabile.
- Esempio: 30.5
Nota: L'immissione di un valore per questo parametro sovrascrive Distanza dal fondo.
Nota: Questo parametro non è disponibile per il ripiano più basso di un mobile.
Suggerimento: selezionare più ripiani e applicare lo stesso valore per ottenere rapidamente ripiani regolarmente distanziati.
Dietro i prodotti
Applicabile solo alla versione Light.
Determina se gli scaffali selezionati vengono spostati dietro i prodotti posizionati sugli scaffali inferiori.
Poiché la profondità dei ripiani non può essere specificata nella versione Light, questo parametro è utile per simulare ripiani più corti di altri, consentendo così prodotti alti su scaffali profondi posti davanti a ripiani corti sopra.
- Valori supportati:
- Segno di spunta: gli scaffali selezionati vengono mostrati dietro (non coprono) i prodotti posizionati sugli scaffali sottostanti.
- Non spuntato: gli scaffali selezionati coprono parzialmente i prodotti posizionati sugli scaffali sottostanti.
- Valore predefinito: non selezionato
Dietro i prodotti: Spuntato
Dietro i prodotti: Non spuntato
Sporgenza laterale atorizzata (Ripiani selezionati)
Determina se i prodotti e gli accessori possono sporgere dai bordi laterali dei ripiani selezionati. Ciò consente anche di posizionare i prodotti a cavallo di due ripiani adiacenti, anche su mobili separati.
- Valori supportati:
- Segno di spunta: gli articoli possono estendersi oltre i bordi laterali dei ripiani, ma solo per un massimo della metà della larghezza dell'articolo.
- Non spuntato: gli articoli non possono estendersi oltre i bordi laterali dei ripiani.
- Valore predefinito: non selezionato
Frecce che mostrano i prodotti sporgenti da uno scaffale e da un pannello posteriore (Sporgenza laterale atorizzata (Pannelli posteriori selezionati)).
Margine sinistro (Ripiani selezionati)
La distanza dal bordo sinistro del ripiano oltre la quale i prodotti non possono essere posizionati.
- Valori supportati: valore numerico positivo [0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: 0
- Esempio: 15
Il valore predefinito di 0 ti consente di posizionare i prodotti fino al bordo sinistro dello scaffale.
Un valore di 8 consente di posizionare i prodotti sull'intero scaffale tranne che sugli ultimi 8 mm/cm/m/pollici nella parte sinistra dello scaffale.
La freccia rappresenta Margine sinistro su uno scaffale.
Margine destro (Ripiani selezionati)
La distanza dal bordo destro dello scaffale oltre la quale i prodotti non possono essere posizionati.
- Valori supportati: valore numerico positivo [0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: 0
- Esempio: 15
Il valore predefinito di 0 consente di posizionare i prodotti fino al bordo destro dello scaffale.
Un valore di 10 consente di posizionare i prodotti sull'intero scaffale tranne che sugli ultimi 10 mm/cm/m/pollici nella parte destra dello scaffale.
La freccia rappresenta Margine destro

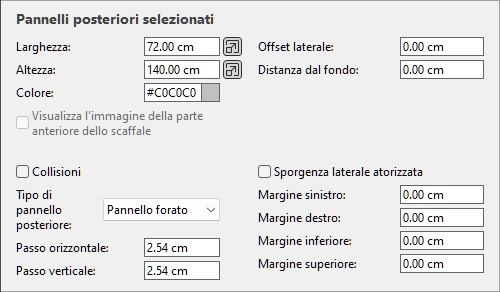

Parametri (Pannelli posteriori selezionati)
I pannelli posteriori hanno parametri specifici aggiuntivi descritti di seguito.
Tipo di pannello posteriore
Il tipo di pannello posteriore.
- Valori supportati:
- Solido: Rende il pannello posteriore una superficie piana. Ciò significa che i prodotti ancorati possono essere posizionati e spostati liberamente sul pannello posteriore senza alcun vincolo.
- Pannello forato: Trasforma il pannello posteriore in un pannello forato. I prodotti ancorati scatteranno nella posizione dei fori dei pioli sul pannello posteriore. Per impostazione predefinita, i prodotti sono centrati orizzontalmente con il bordo superiore allineato verticalmente al foro del piolo. E' comunque possibile sfalsare il prodotto dal foro del piolo: Offset laterale (Proprietà dell'articolo), Offset verticale.
- Pannello a doghe: Realizza un pannello con doghe. I prodotti si agganciano alle lamelle verticalmente ma sono posizionati liberamente in orizzontale.
- Valore predefinito: Solido
Esempi:
Esempio di Pannello forato
Esempio di Pannello a doghe
Passo orizzontale
Disponibile solo per Tipo di pannello posteriore: Pannello forato
La distanza orizzontale tra i fori sul pannello forato. Agisce come un incremento della griglia di aggancio per posizionare i prodotti ancorati.
- Valori supportati: valore numerico positivo [0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: 2,54 cm (o equivalente)
- Esempio: 2
Passo verticale
Disponibile solo per Tipo di pannello posteriore: Pannello forato, Pannello a doghe
La distanza verticale tra i fori o le lamelle sul pannello posteriore. Determina l'incremento della griglia di aggancio per appendere i prodotti.
- Valori supportati: valore numerico positivo [0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: 2,54 cm (o equivalente)
- Esempio: 6
Sporgenza laterale atorizzata (Pannelli posteriori selezionati)
Determina se i prodotti e gli accessori possono sporgere dai bordi laterali dei pannelli posteriori selezionati. Ciò consente anche di posizionare i prodotti a cavallo di due pannelli posteriori adiacenti, anche su mobili separati.
- Valori supportati:
- Segno di spunta: gli articoli possono estendersi oltre i bordi laterali dei pannelli posteriori, ma solo per un massimo della metà della larghezza dell'articolo.
- Non spuntato: gli articoli non possono estendersi oltre i bordi laterali dei pannelli posteriori.
- Valore predefinito: non selezionato
Frecce che mostrano i prodotti che sporgono da un pannello posteriore e da un ripiano (Sporgenza laterale atorizzata (Ripiani selezionati)).
Margine sinistro (Pannelli posteriori selezionati)
La distanza dal bordo sinistro del pannello posteriore oltre la quale i prodotti non possono essere posizionati.
- Valori supportati: valore numerico positivo [0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: 0
- Esempio: 15
Questo margine ha un effetto diverso a seconda della scelta per Tipo di pannello posteriore:
- Solido: i prodotti non possono superare il margine (mostrato come un rettangolo tratteggiato sotto). Sono vincolati a sinistra dal margine (a meno che Sporgenza laterale atorizzata è contrassegnato).
- Pannello forato, Pannello a doghe: il margine definisce il limite dei fori per i pioli o delle lamelle. I prodotti sono vincolati a sinistra dai bordi laterali del pannello posteriore (tranne se Sporgenza laterale atorizzata è contrassegnato).
Margine destro (Pannelli posteriori selezionati)
La distanza dal bordo destro del pannello posteriore oltre la quale i prodotti non possono essere posizionati.
- Valori supportati: valore numerico positivo [0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: 0
- Esempio: 4.5
Questo margine ha un effetto diverso a seconda della scelta per Tipo di pannello posteriore:
- Solido: i prodotti non possono superare il margine (mostrato come un rettangolo tratteggiato sotto). Sono vincolati a destra dal margine (tranne se Sporgenza laterale atorizzata è contrassegnato).
- Pannello forato, Pannello a doghe: il margine definisce il limite dei fori per i pioli o delle lamelle. I prodotti sono vincolati a destra dai bordi laterali del pannello posteriore (tranne nei casi in cui Sporgenza laterale atorizzata è contrassegnato).
Margine inferiore (Pannelli posteriori selezionati)
La distanza dal bordo inferiore del pannello posteriore oltre la quale i prodotti non possono essere posizionati.
- Valori supportati: valore numerico positivo/negativo [+-0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: 0
- Esempio: -6
Questo margine ha un effetto diverso a seconda della scelta per Tipo di pannello posteriore:
- Solido: metà dell'altezza del prodotto può superare il margine.
- Pannello forato, Pannello a doghe: il margine definisce il limite inferiore dell'area con fori per pioli o lamelle. I prodotti possono utilizzare tutti i fori per pioli o l'area delle lamelle disponibili. Possono sporgere sotto il pannello posteriore (come nel sacchetto delle patate qui sotto).
Nota: i valori negativi consentono di spostare prodotti e accessori completamente al di sotto del pannello posteriore. (Devono prima essere posizionati sul pannello vero e proprio.)
Margine superiore (Pannelli posteriori selezionati)
La distanza dal bordo inferiore del pannello posteriore oltre la quale i prodotti non possono essere posizionati.
- Valori supportati: valore numerico positivo/negativo [+-0-9 e punto decimale] (basato su Unità di misura)
- Valore predefinito: 0
- Esempio: -6
Questo margine ha un effetto diverso a seconda della scelta per Tipo di pannello posteriore:
- Solido: metà dell'altezza del prodotto può superare il margine.
- Pannello forato, Pannello a doghe: il margine definisce il limite superiore dell'area con fori per pioli o lamelle. I prodotti possono utilizzare tutti i fori per pioli o l'area delle lamelle disponibili.
NOTA: I valori negativi consentono di spostare prodotti e accessori completamente sopra il pannello posteriore. (Devono prima essere posizionati sul pannello vero e proprio.)
